美团胡泽志：NVMe子系统全息健康评估体系（NVMe Health Assessment ，NHA）解读

在全球数据中心规模爆炸式增长的背景下，NVMe SSD已成为承载核心业务的基石。对于架构师而言，存储可靠性即是业务连续性的生命线。然而，传统的监控手段长期以来面临“碎片化”困境：运维人员往往只能通过标准的SMART指标观测SSD单体硬件，难以感知链路、背板或环境导致的复杂系统级故障。

为了填补行业空白，由美团牵头在ODCC联合忆联、忆恒、大普微、华为、佰维等多家行业巨头共同制定了《NVMe子系统故障预测健康度指标》，正式确立了“NVMe子系统全息健康评估(NHA，NVMe Health Assessment)”体系。通过将 SSD 转化为感知全链路(线缆、插槽、电压)的传感器，数据中心得以从传统单点监控迈向主动预测性运维，显著提升业务连续性。NHA的发布，标志着存储运维正式从“被动报修”向“主动预测”跨越，旨在通过全链路健康评估，为数据中心构建一套真正的硬件“天气预报”系统。

一、视角转换：NVMe 子系统全链路监测

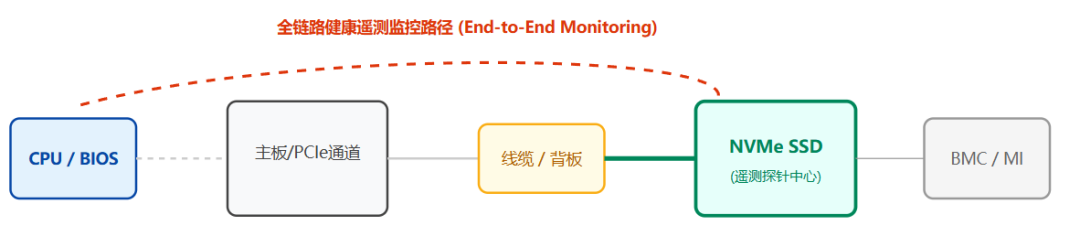

NHA突破了单盘局限。下图中定义的监测路径展示了 SSD 如何穿透物理层，实时反馈背板、线缆及主板插槽的健康状况。所有关键模块布局已优化，确保全链路路径清晰可见。

二、视角转换：从监控“一块盘”到“全链路子系统”

NHA的核心创新在于评估维度的根本性转变：不再孤立地监控“一块硬盘”，而是将NVMe SSD定义为评估整个NVMe子系统的“天然传感器”。

2.1 传统的局限与标准的跨越

告别“管中窥豹”的单点监控。相比传统 SMART 指标(如 02h 日志)仅侧重于介质寿命消耗与基础报错，NHA实现了维度的跨越式演进。它将 NVMe SSD 转化为灵敏的“系统探针”，监控触角成功突破盘体界限，延伸至硬盘背板、高速线缆、主板 PCIe 插槽乃至 CPU 与 BMC 交互链路，构建起全方位的硬件健康图谱。

2.2  SSD作为子系统“探测器”

利用SSD内部记录的底层交互数据，架构师可以实现“穿透式”诊断：

物理链路诊断：通过PCIe Training记录(协商速率、掉Lane情况)及PCIe端口CRC错误计数，精准定位线缆老化、接口接触不良或主板插槽干扰。

管理链路监控：联动BMC(主板管理控制器)与BIOS固件状态，评估带外管理通道的连通性。

环境感知：通过控制器内部的TTC(温度阈值条件)监控，评估服务器机架的散热效率。

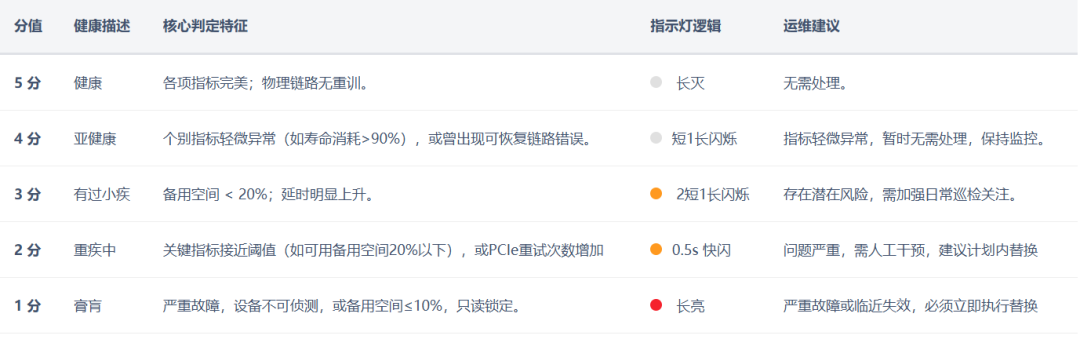

2.3 量化体检体系：最低得分熔断原则

NHA建立了科学的分值映射。运维需牢记“一票否决制”：任一单项分值(如不可纠错 ECC)触底，全盘健康度评分将直接同步为最低分。

三、计算模型：加权总分公式

为了实现科学、客观的评分，NHA提出了基于加权总分的理论计算模型：

四、子系统深度诊断：电容、内存与元数据

4.1 六大核心指标权重分配

除了闪存颗粒，NHA还对子系统内部的关键部件进行了深度健康定义：

存储介质健康 (40%)：关注可用备用空间(Available Spare)、NAND寿命消耗(Percentage Used)、坏块增长率及NAND擦除失败(Erase Fail)。

控制器健康 (25%)：监控DDR ECC纠错计数、控制器内部复位事件等。

其他风险 (10%)：包含电源稳定性及数据可靠性综合指标。

电容健康 (10%)：重点关注PLP(掉电保护)有效容量。若电容衰减无法支撑元数据下刷，直接降分。

接口与链路 (10%)：监控PCIe协商速率、Port CRC错误、链路层Error等。

日志与事件 (5%)：涵盖命令超时(Command Timeout)、Critical Warning标志位等协议层异常。

4.2 颗粒度精准：严苛的扣分逻辑

NHA对关键指标定义了细致的扣分规则。以控制器温度为例：

以throttling第一个点T为基准，每超过阈值2℃，扣除0.5分。

在滑动24小时窗口内，若温度≥T的时间累计超过30分钟，健康度分值直接锁定为2分。

DDR ECC监控：24h内纠错计数增长超过50次，分值降至1分。

五、实施路径：带内与带外全通路访问

采集地址固定为Log Page E4h, Offset 0。无论操作系统是否存活，均可获取健康状态：

带内访问 (In-band)：

通过Linux/Windows下nvme-cli获取，适用于自动化巡检脚本。

带外访问 (Out-of-band)：

通过 NVMe-MI、IPMI (Raw命令) 或Redfish获取，适用于 OS宕机诊断。

六、诊断硬核：24h 滑动窗口统计

NHA第七章要求明文输出24h滑动窗口内的统计数据。下方采用强制等宽排版，确保列对齐完美。

标准在性能分析方面实现了重大技术跨越，定义了基于24小时滑动窗口的“明文输出”监控机制。

IO 延时分布(Log Identifier ECh)： 标准不仅记录平均延时，更细化了延时分布。其中0-1ms区间被划分为32个档位，每32μs一个精度档位。这种极高的颗粒度能帮助架构师精准捕获“长尾延迟(Tail Latency)”，解决存储系统中的微秒级抖动难题。

数据块大小分布(Log Identifier EDh)： 监控从0.5KB到>128KB的IO请求分布，并特别统计“非FTL粒度对齐”的读写命令。

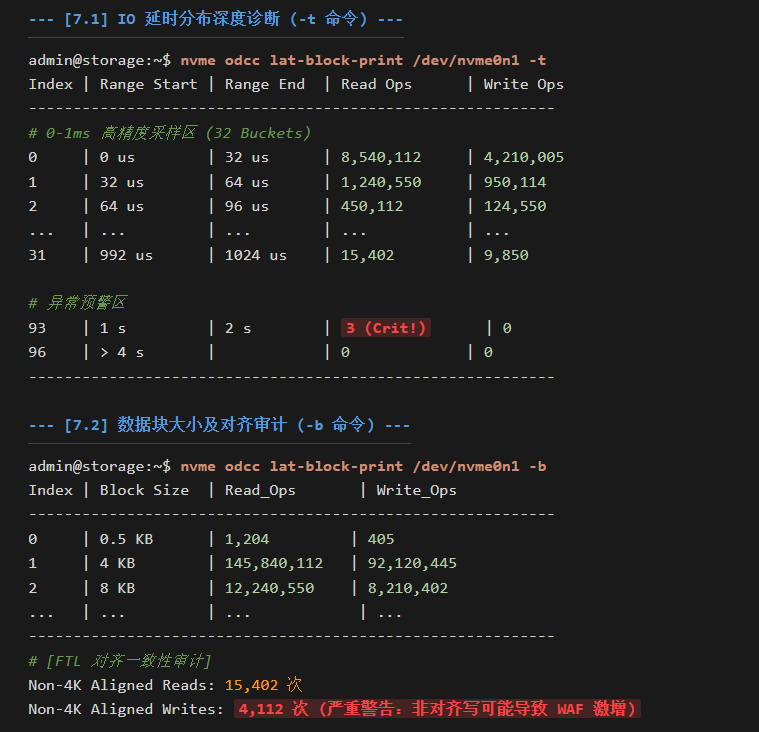

通过 nvmecli 的扩展命令，运维人员可以直接获取明文分析：

七、展望：迈向 AI 驱动的自动化运维

NHA的发布是产业链协作的里程碑。未来将引入 AI 预测模型，结合不同 Die 的健康状况进行精细化评估。通过全行业的共同努力，我们将构建一个开放、创新的存储生态，为数字底座筑牢安全底座。
