ODCC成果｜《Scale-up在网计算接口技术要求1.0》：打通在网计算在XPU侧的实施卡点

一、在网计算的意义和实施难点

随着生成式大模型、多模态人工智能业务持续迭代，模型参数量从百亿级向万亿级快速扩张，在千亿、万亿参数模型迭代过程中，每轮反向传播均需执行海量梯度All-Reduce、参数广播、分片聚合等集合通信操作，通信开销已成为制约集群训练吞吐、硬件利用率提升的核心瓶颈。在此背景下，专用Scale-up交换芯片成为超节点互联的重要枢纽，新一代交换芯片深度融合在网计算硬件架构，将梯度规约、全局广播等集合通信计算从XPU卸载至交换芯片硬件执行，从根源缓解Scale-up互联的通信瓶颈。

算力加速器与交换芯片二者硬件链路、计算语义深度关联，集合通信、在网规约等功能高度依赖端侧算力单元与网侧交换芯片协同联动，因此很有必要制定XPU到互联模块的统一在网计算接口标准。各类国产Scale-up互联链路搭配自研交换多播原语，不同厂商硬件指令语义、报文事务内容、应答同步机制不兼容，导致跨厂商硬件组合存在适配壁垒。构建统一的在网计算接口标准，可规范硬件多播、规约、批量拷贝等核心原语定义，统一事务请求、应答逻辑，方便不同厂商XPU与交换芯片互联互通，降低集群异构部署适配开销，是释放在网计算通用加速价值的重要基础。

二、在网计算的架构

集合通信操作通过INC-Switch来执行，整个执行过程需要协同XPU软件、通信库软件、Scale-up 互联模块(Link IP)、INC-Switch、INC管理模块等多种组件。

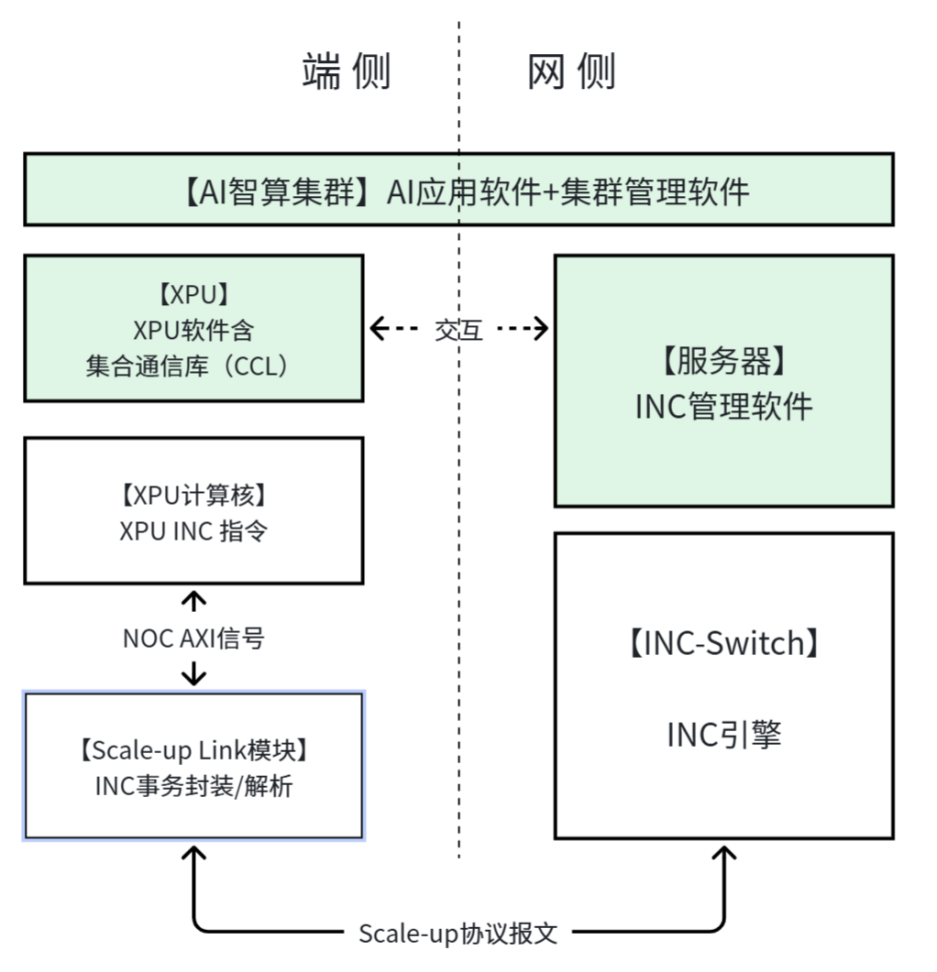

图 1.在网计算架构框图

在网计算相关的集合通信操作主要的执行步骤是：

步骤一：服务器端INC管理软件创建集合通信组;

步骤二：XPU向INC管理软件申请加入通信组，并注册对称地址区;

步骤三：XPU软件发起集合通信操作，调用在网计算相关指令或下传信令;

步骤四：在网计算指令通过XPU编译器翻译后在XPU内部NOC上通过信号线携带在网计算信息;或进一步转换成Chiplet接口信号;

步骤五：XPU的Scale-up Link模块接收来自NOC(或Chiplet接口)总线的INC信令和INC指令，进行必要的事务处理，按照底层Scale-up协议封装成包含INC信息的报文，与INC-Switch通信;

步骤六：INC-Switch解析各Scale-up Link模块的INC报文进行必要的规约计算操作或多播操作，数据回送相关Scale-up Link模块;

步骤七：Scale-up Link模块接收INC-Switch的回复数据或应答信息，进行相应处理后通过NOC(或Chiplet接口)回送XPU。

三、在网计算原语与操作拆解

把集合通信中可能调用的INC-Switch参与的关键多播和在网计算操作归纳为一系列基本的“在网计算原语”，并根据驱动方式分为“直驱型在网计算原语”和“数据块型在网计算原语”两类。

直驱型在网计算原语由XPU核通过指令方式直接发起，并通过指令的Request—Response动作即时(同步)完成，属于同步内存语义。包括：incsw.ld_reduce和incsw.st_multicast。

数据块型在网计算原语可由CPU或者XPU核通过向Link IP写入信令的方式发起，异步执行，CPU或XPU核通过查询相应的完成标志来确认执行完成，属于异步内存语义。包括incsw.blk_reduce、incsw.blk_allreduce和incsw.blk_multicast。

确定在网计算原语之后，我们尝试将八种集合通信操作的执行过程进行步骤分解，其中必要处调用在网计算原语。小数据量的集合通信一般调用“直驱型在网计算原语”，大数据量的集合通信则可以选择调用“数据块型在网计算原语”或者循环多次调用“直驱型在网计算原语”。

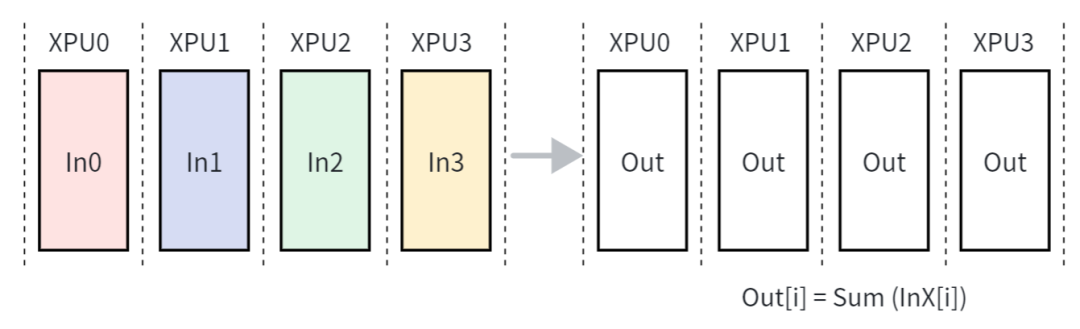

图 2.AllReduce操作示意

以AllReduce为例，

方式一：(直驱型)

步骤1：任一XPU调用在网计算原语incsw.ld_reduce，通过INC-Switch执行reduce操作并获得结果数据;

步骤2：任一XPU调用在网计算原语incsw.st_multicast，将上述reduce结果数据多播到所有组内XPU。

方式二：(数据块型)

步骤：任一XPU直接调用在网计算原语 incsw.blk_allreduce，一步完成。

四、在网计算接口

在网计算原语由XPU核发起，通过片内NOC总线(或再经Chiplet接口)下发至Scale-up Link模块，为了实现不同的XPU厂商与不同Scale-up 互联IP厂商之间的互联互通，有必要推荐或定义统一的在网计算接口。直驱型在网计算原语经由NOC总线信号下发，数据块型在网计算原语则经由信令报文数据下发。

“直驱型在网计算原语”包含incsw.ld_reduce和incsw.st_multicast，对应两条“在网计算指令” ld_reduce和st_multicast，由XPU核直接发起，通过NOC总线下发，XPU厂商的NOC总线多采用AXI信号或自扩展的AXI信号。

“数据块在网计算原语”包含incsw.blk_reduce、incsw.blk_allreduce和incsw.blk_multicast，一般以控制信令形式通过驱动程序或XPU核写入到scale-up Link模块。文档中给出了建议的信令格式。“数据块型的在网计算信令”既可以由XPU加速器核函数发起，也可以由CPU程序发起。

五、结语

Scale-up在网计算接口技术要求在ODCC的发布，标志着Scale-up交换芯片的在网计算实现不只停留在网侧的设计和探讨，而是进一步延展到XPU内部端侧的开放通用实现，在网计算是典型的端网协作过程，也是软硬件深度协同的操作。封闭紧耦合走向开放解构已经成为产业共识，通过标准牵引生态，产业各方力量将共同构建可持续发展AI基础设施的算力底座。
