【ODCC技术】存算分离：AI时代存储架构的变革需求

2026-06-02

随着AI大模型应用的广泛落地，传统存储架构面临前所未有的挑战，而存算强耦合的设计限制了性能提升，导致资源利用率低、TCO居高不下。由于AI训练和推理场景需要高带宽、低延迟、大规模并发访问，单纯增加硬件已无法有效解决现有问题。

存算分离架构通过解耦存储资源与计算资源，实现更灵活的资源配置与独立扩展，从而充分释放新一代硬件的性能潜力，为AI基础设施构建更高效、更经济的存储底座。

一技术本质：从资源耦合到独立扩展

（一）传统架构的结构性瓶颈

在传统的存算一体架构中，计算节点与存储设备紧密绑定，这种“捆绑式”设计导致三大核心问题：

资源错配：计算密集型任务与存储密集型任务争夺同一节点的资源，造成“算力等数据”或“存储等计算”的闲置浪费，因此资源利用率低下;

扩展不灵活：扩容时计算与存储须按比例同步增加，无法针对实际业务负载进行精准弹性调整;

成本效益低：低效的资源利用迫使企业投入更多资源进行系统维护与优化，进一步推高总体运营成本。

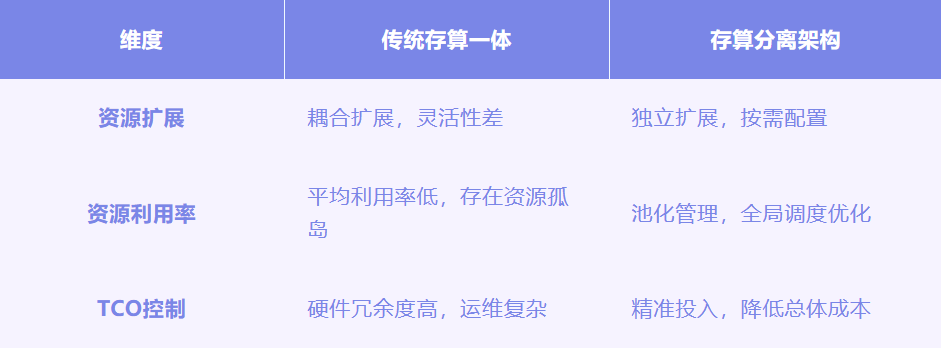

（二）存算分离的核心优势

存算分离架构通过高速网络(如NVMe-oF、RDMA)将计算层与存储层彻底解耦，实现几大核心价值：


二 基于Ceph的存算分离方案：ODCC2505006实践解析

ODCC2505006《基于DPU的新一代存算分离存储架构：重构数据中心存储范式》系统阐述了基于数据处理器(DPU)的存算分离存储架构的技术原理、加速方案及产业前景。其中，基于Ceph的存算分离方案作为白皮书的核心实践章节，深入探讨了如何通过BlueField-3 DPU与三星PCIe Gen5 NVMe SSD PM1743的协同，推动存算分离架构在AI场景下的工程化落地。

（一） Ceph存算分离架构部署

该方案通过NVMe-oF将计算资源和存储资源分离开，利用DPU Arm核运行Ceph的OSD资源管理与数据处理线程，将存储后端工作负载卸载到DPU上，在有效释放后端存储压力的同时，充分发挥NVMe SSD的高性能优势，具体如图1所示。

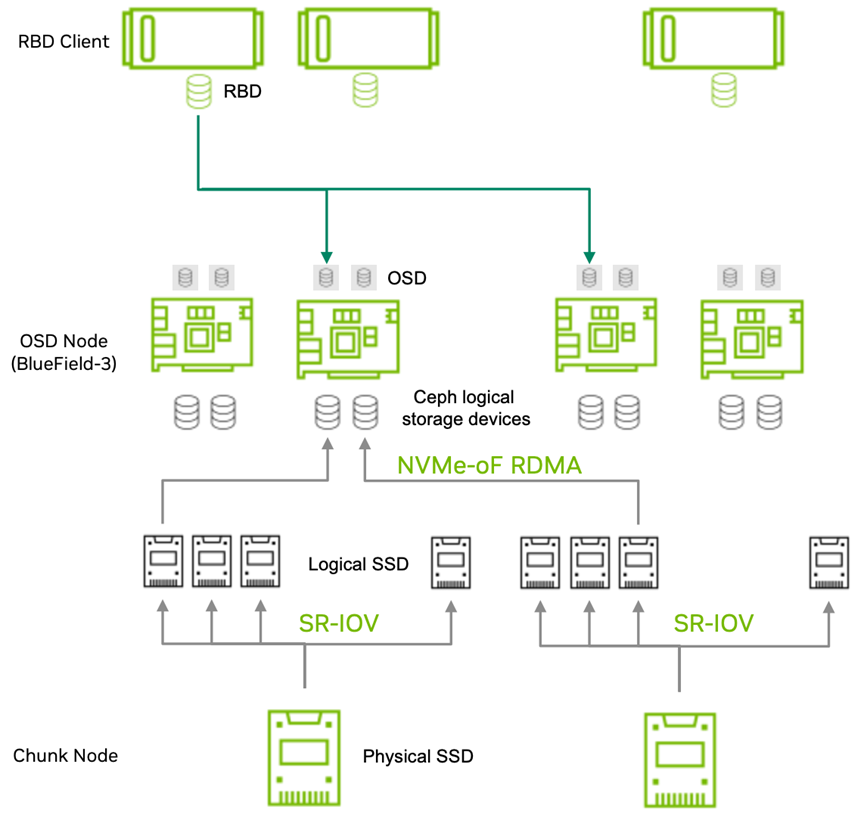

图1 基于DPU的Ceph存算分离架构

（二）关键优化：消除东西向流量

在存算分离架构下，由于Ceph OSD的随机分布，数据的写入可能需要跨DPU节点同步，产生DPU之间东西向流量传输的开销。在高并发写入场景中，这种跨节点的东西向流量不仅会增加通信延迟，还会成为性能瓶颈。

640 (1).png

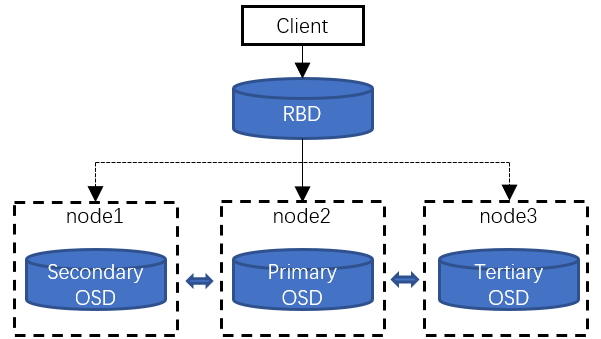

图2 Ceph多副本东西向流量示意图

为解决这一问题，方案提出无东西向流量的副本放置策略：通过重构Ceph的CRUSH规则，将同一PG(Placement Group)的所有副本集中分布在同一DPU的不同OSD上，使后续复制操作在DPU内部闭环完成，从而彻底消除跨节点的东西向流量传输开销。

640 (2).png

图3 Ceph多副本无东西向流量示意图

（三）性能验证：数据说话

测试在端到端200GE网络环境中进行，由8台BlueField-3 DPU提供Ceph的OSD服务，采用8块PM1743 NVMe SSD，每块SSD利用SR-IOV功能创建8个VF，通过4个200Gbps网口使用NVMe-oF RDMA协议连接到交换机，为整个系统提供高达64个OSD的配置。与传统存算一体方案(3台x86服务器)对比，该方案用1台8盘服务器，实现三副本随机读性能提升176%，随机写性能提升50%。
