告别“电老虎”，迎接“光交换”！——MEMS-OCS重塑智算中心未来

随着人工智能大模型训练对算力需求的指数级爆发，智算中心网络正面临着前所未有的“功耗墙”与“带宽天花板”。传统的电交换技术受限于芯片工艺、散热及信号衰减，已逐渐触及物理极限。在此背景下，基于MEMS(微机电系统)技术的光路交换(OCS)正从实验室走向网络应用，成为解决数据中心网络超低时延高带宽、实现绿色低碳转型的关键技术。

然而，要让光交换真正替代成熟的电交换，需要一套系统级测试标准来验证其可靠性。本文将深入解析MEMS-OCS系统的核心技术架构、关键性能指标及全方位的测试验证体系。

一 MEMS-OCS是一个集成了精密光学、高压驱动与智能控制的复杂系统。其核心架构包含以下关键组件：

1. 光引擎模块： 核心是MEMS微镜阵列。通过高压驱动板控制微镜的偏转，利用二次反射原理实现光路的动态重构。这是光交换的“心脏”。

2. 控制与驱动单元： 包含主控板(CPU/内存)和专门的高压驱动单元。由于MEMS微镜需要高压信号驱动，这一部分是系统控制的“大脑”与“神经”。

3. 散热与供电系统： 配备智能风扇模组(支持随环境温度自动调速)及支持热拔插的电源模组，确保设备在7×24小时高负载下的热稳定性。

二 技术指标：定义光交换的“金标准”

针对MEMS-OCS系统，确立了四大维度的性能指标体系，以确保其在智算中心组网应用场景下的绝对可靠性。

1. 极致的光学性能（低插损、高隔离）

光学指标直接决定了链路的误码率和传输距离。

插入损耗（IL）： 这是衡量光信号衰减的关键指标。有些优秀的MEMS-OCS设备已经可以将损耗控制在 ≤1.2dB(优秀指标)以内，大部分产品通常为≤3.0dB。表明光信号在经过交换机时几乎不发生衰减。

偏振相关损耗（PDL）： 是指在工作波长带宽范围内，对于所有偏振态，由于偏振态的变化导致的插入损耗的最大变化值。偏振相关损耗与输入波长、开关状态有关。为保证不同偏振态下的信号稳定性，指标需控制在小于0.2dB或 0.3dB。

波长相关损耗 (WDL)：又称“波长平坦度”，是指在光开关的工作波长带宽范围内，开关的任意连通通道输入任意波长时，通道的插入损耗的差值的最大值。一般要求小于0.3dB(中心波长±20nm)。

回波损耗 (RL)：回波损耗是指从光开关的某端口返回的光功率与从该端口输入的光功率之比，一般要超过45dB ~ 55dB。

通道串扰 (Crosstalk)：串扰是指反映光开关端口之间隔离度的一个指标，通常定义为光信号从输入端口i输入后，非输出端口j处所测量到的光功率与输入端口i的光功率之比。通常要求‌相邻通道串扰小于-30dB‌，‌非相邻通道串扰小于-35dB。

波段覆盖： 据应用场景不同，需支持 O波段或C+L波段(1260-1675nm)，以适配未来更宽的业务波段需求，兼容100G至1.6T的高速光模块。

2. 闪电般的动态性能（毫秒级重构，纳秒级时延）

在AI训练或推理中，网络拓扑需要根据流量和并行策略动态调整。

切换时间： MEMS-OCS系统能在 10ms ~ 50ms 内完成光路重构。这一速度远快于人工跳纤，甚至快于某些网络协议的收敛时间，能够实现网络故障的“秒级自愈”。

通道时延：一般小于15ns，且通道时延平坦度需控制在±2ns以内。这对于GPU/TPU集群的同步计算至关重要，避免因时延抖动导致的算力浪费。通道时延平坦度是表征同一通道不同波长的时延稳定性，而通道时延差是表征同一波长在不同通道的时延稳定性。

可重复性：是指光开关在规定的切换次数(通常为100次)内，两个被测端口在连通状态下插入损耗最大变化值，以dB为单位。一般控制在≤±0.02dB ~ ≤±0.2dB。

通道隔离度： 与通道串扰不同，当开关处于"关闭"状态时，输入端口到非目标输出端口的信号泄漏功率与输入功率之比，一般控制在45 dB～60 dB。

3. 坚如磐石的可靠性

工作寿命：大于10⁶次切换，确保设备在数据中心全生命周期内稳定运行。

环境适应稳定性：在-40°C至+85°C的极端温度范围内，插损波动需≤0.3dB;同时需具备优异的抗震性能，防止数据中心环境震动导致的光路偏移。

4. 超低功耗的电气特性

绿色能效： 相比同端口密度的电交换机，MEMS-OCS功耗极低。例如320×320端口规模的设备，满载功耗不超过150W。而同等端口密度的电交换机功耗往往高达数千瓦。这种“哑铃型”设备(即插即用，无须复杂计算)是构建绿色数据中心的基石。

热拔插与能耗管理：电源模块和风扇单元等支持热拔插;主控系统支持处理器按负载动态调频调压、处理器自动休眠、以及内核休眠三项。

三 为了验证上述指标，需要一套完整的测试方案，涵盖从基础功能到组网场景测试，以及高效自动化测试。

1. 基础与光学测试准备

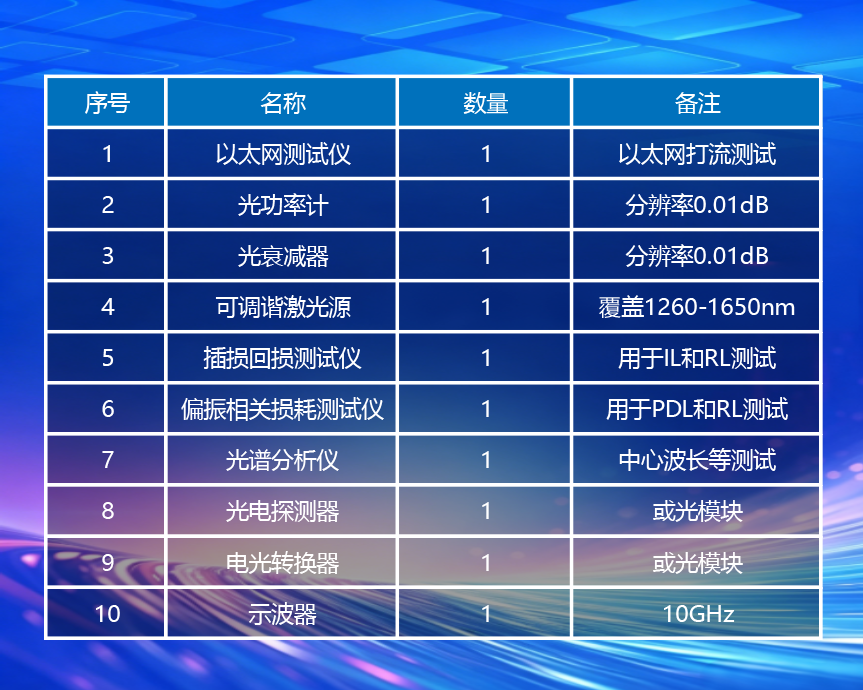

仪表配置： 使用可调谐激光源(覆盖1260-1650nm)、高精度光功率计(分辨率0.01dB)、光谱分析仪及示波器(10GHz)等等，搭建基准环境。

面向Scale Up/ Scale Out/Scale Across等应用场景，需要进一步探讨组网应用引出的新功能适配。比如光纤链路数量众多管理运维难的问题，全光链路功耗预算问题，OCS端口到端口光路性能监控等。

2. 组网场景打流测试（零丢包验证）

这是验证OCS能否商用的“终极大考”。

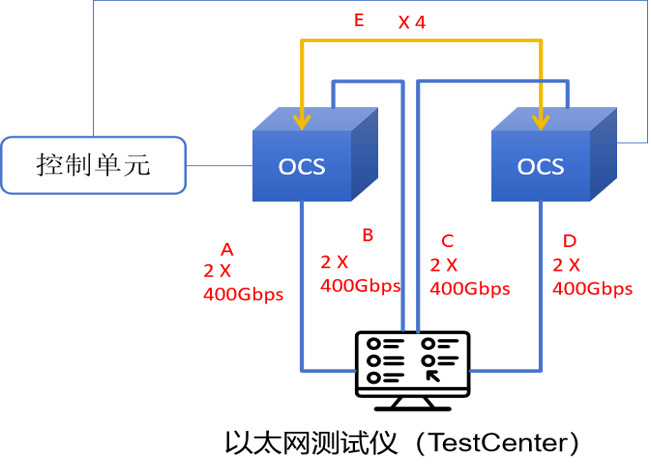

拓扑构建：使用2台OCS样机和以太网测试仪(配400G/800G卡)构建Mesh网络。

动态切换： 模拟A-B连通切换至A-E-D连通的复杂路径。

流量模型：使用RFC2544套件，包长涵盖128至1024字节，进行满带宽打流。

核心指标：在光路动态切换稳定工作前提下，系统必须实现零丢包。而任何数据包丢失都可能导致AI训练任务的中断或重算，这是光交换必须守住的底线。

3. 环境与可靠性测试

振动与冲击：模拟数据中心可能遇到的运输震动或运行环境震动，验证设备在物理扰动下的稳定性。

EMC测试： 确保设备在复杂的电磁环境中不干扰其他设备，也不受其他设备干扰。

环境适应性：工作温度下限试验;贮存运输温度下限试验;工作温度上限试验;贮存运输温度上限试验;工作条件下的恒定湿热试验;贮存运输条件下的恒定湿热试验等。

4. 自动化测试挑战

针对大规模端口数和波段波长数以及其排列组合，带来巨大测试工作量，诸多光学指标必须采用自动化测试方案。研究和搭建分立式仪表组合拓扑或集成式综合测试平台，通过脚本控制实现通道交叉遍历测试，大幅提高测试效率，解决人工测试无法覆盖全量组合的难题。

四 应用场景：重塑智算网络底座

MEMS-OCS技术落地智算中心组网应用，将深刻改变智算中心的组网逻辑：

Scale Out（横向扩展）： 随着规模不断扩大，DCN网络中交换机层级增加，报文分流冲突增大，时延、成本、功耗等方面挑战也随之增加。在CLOS架构中，OCS可替代Spine/Core层的电交换机。通过SDN调度，OCS能根据流量感知实现物理层级的负载均衡，OCS可以实现POD级智算资源灵活组合;配合智能配纤架，OCS实现了光纤连接的“软件定义”。运维人员无需进入机房手动跳纤，通过软件指令即可完成网络资源的重构与隔离，大幅降低运维成本与人为误操作风险。

Scale Up（纵向扩展）：在AI大模型训练和推理中，利用OCS构建3D Torus拓扑结构，连接数千个TPU芯片。相比固定的电互联，光交换允许根据并行策略(如数据并行、模型并行)按需切换拓扑结构，实现极致的互联效率。

Scale Across（跨域互联）： 基于IPoDWDM路线演进，光层下沉到联算网关或交换机节点，用OCS组成光业务调度矩阵，把当前点对点组网升级成mesh组网;数据中心跨域互联可以通过OCS调节流量和配线自动化，业务规划变得简单，方便业务调度部署以及解决数据中心间的流量均衡和链路可靠智能自愈。

MEMS-OCS系统测试技术不仅是对设备性能的检验，更是对下一代数据中心网络架构的探索。随着测试标准的不断完善，MEMS-OCS将从单一的光路切换设备，演进为具备智能感知、动态调度能力的网络核心节点，为AI时代的算力爆发提供坚实、绿色、敏捷的光网络底座。
